在避難層中一般包含設備房與避難區域， 電氣專業的供配電系統由于有深入或接近負荷中心的要求， 將變電所設置在避難層在所難免， 其他專業， 如給排水專業、暖通專業由于同樣的原因， 將設備房設在了避難層。250m以下的超高層建筑可能有一、二個設置變電所的避難層， 超過250m的超高層建筑設置變電所的避難層更多。

圖1 是某超高層建筑的避難層實例圖， 從圖1可以看到， 在整個塔樓中筒四周的走道上， 也就是在避難區域， 敷設有高壓電纜橋架、密集型母線槽、非消防負荷電纜橋架、消防負荷電纜橋架。設計人員從設計開始就沒注意到此問題，任由大量的電纜橋架穿越避難區域，造成這種現象的原因是避難層變電所的高壓電纜要從電纜豎井引至變電所， 而低壓電纜要從變電所引出并通過豎井引至塔樓的上下樓層， 由于變電所與電纜豎井的位置關系沒有處理好， 造成電纜穿越避難區， 嚴重的情況是變電所與電纜豎井分設在塔樓中筒的兩邊， 造成整個變電所的電纜橋架幾乎是沿著走道將塔樓的中筒繞了半個圈， 如果電纜較多， 分開兩個方向敷設的話， 整個走道均布滿電纜。

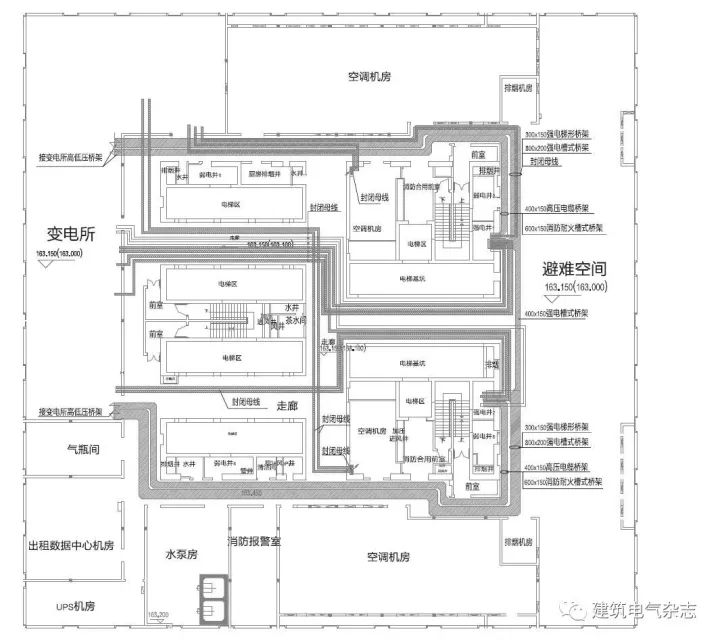

圖1 某超高層建筑避難層配電平面圖（有簡化）

超高層建筑的避難層是用于人員暫時躲避火災及其煙氣危害的樓層， 也是上層樓梯與下層樓梯之間的轉換區域， 屬于人員密集場所， 當大樓起火， 人員通過疏散樓梯間往下行走， 走到避難層時， 疏散人員需走出樓梯間， 進入避難區， 再通過避難區重新進入下行疏散樓梯間， 當大量非消防負荷電纜在這區域穿越或敷設時， 不得不說是個隱患， 風險是巨大的。雖然現行規范要求非消防負荷電纜選用阻燃A級（GB / T 19666 - 2005 標準） 電纜或者以后新版《民規》要求250m以下的超高層建筑選用新電纜分類的燃燒性能B1級、產煙毒性t1（GB 31217 - 2014 標準） 的電纜， 同時采用金屬線槽敷設， 但這些電纜燃燒時多少還是有煙氣釋放的， 一旦電纜被燃燒， 其釋放的煙氣就會阻斷人員的下行疏散通道。在我國目前火災有30%是電氣原因引起的火災情況下， 電纜敷設的風險是不得不考慮的。

出線電纜在避難區域的穿越或敷設， 首先得在規范上立規矩， 提高和增加避難層這些重要場所的電纜選型標準和電纜敷設要求。電纜選型方面建議要求超高層建筑的非消防負荷電纜選用無毒無煙電纜。而在電纜敷設方面建議增加如下的條款：“與避難區用電無關的電氣線路不宜穿過避難區。當無法避免時， 非礦物絕緣類電纜線路應采取相應的防火隔離措施”。再有就是電氣專業加強與建筑專業的配合， 在初步設計階段就應關注并把控電纜豎井與避難層變電所的位置關系， 避難層的變電所宜盡量靠近電纜豎井， 以減少電纜橋架的敷設長度。

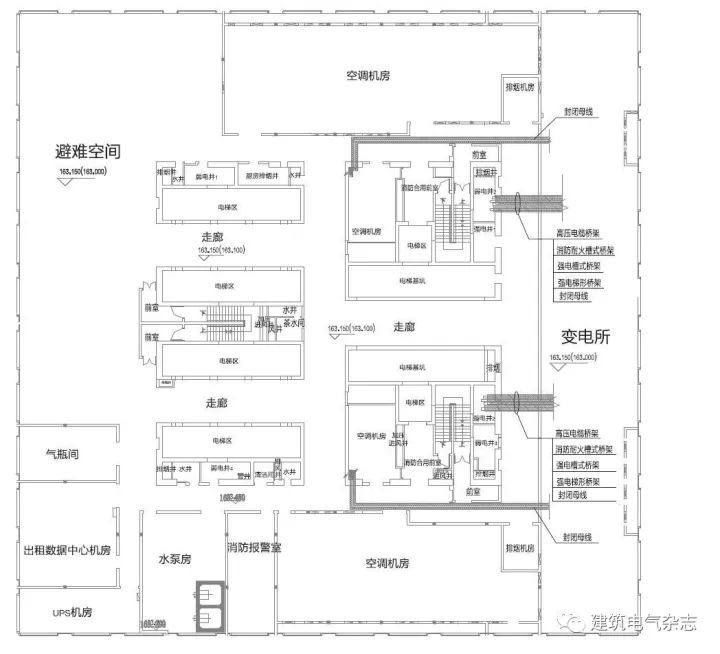

圖2 優化后避難層配電平面圖（有簡化）

如果將圖1的變電所與電纜豎井的關系改成圖2， 就可大量減少電纜橋架的敷設長度，只留有少量本樓層設備房的用電電纜需要處理。這樣既降低了電纜敷設的風險， 也降低了造價。當有部分電纜無法回避地要穿過避難區域的走道時，由于距離短也好采取隔離措施。隔離措施可以是采用穿鋼管敷設、設置防火吊頂或采用防火墻隔離。
